Ворота из профлиста – современный, доступный и достаточно качественный вариантВорота из профлиста, изготовленные своими руками, – современный, доступный и достаточно качественный вариант. Такая конструкция из металла простая в обустройстве, поэтому часто выполняется самостоятельно в короткие сроки и с небольшими затратами.

Содержание:

Характеристика основных видов железных ворот из профнастила

Железные ворота, в настоящее время, могут быть представлены распашной, откатной и раздвижной конструкцией:

  • распашной вариант принято считать наиболее удобным, что обусловлено простой конструкцией, состоящей из пары створок, которые навешиваются на опоры при помощи цилиндрических петель. Существуют модели со встроенной в створку или отдельно устанавливаемой калиткой. Очевидные достоинства таких конструкций представлены легкостью самостоятельных расчетов и обустройства фундамента в виде пары столбов, забетонированных ниже уровня промерзания грунта. Распашные ворота относятся к категории самых надежных и долговечных моделей. К недостаткам относится необходимость выделить место для открытия и закрытия створок, что особенно актуально в регионах с обильными снегопадами;

Распашной вариант ворот принято считать наиболее удобным

  • выдвижной или консольный вариант из профнастила отличается более сложной конструкцией, но не требует много свободного места для открывания-закрывания. Такие ворота еще называют консольными. Конструкция представлена полотном, направляющей рельсой и противовесом. Установка осуществляется на бетонное фундаментное основание с одной из сторон проема. Движение роликовых кареток способствует защите подшипников от попадания снежной массы, дождя или грязи. В состав роликовой опоры входит восемь роликов, представленных подшипниками, на которую напрессована полимерная или металлическая обойма. Верхняя часть фиксируется внутри проема специальными уловителями. К недостаткам можно отнести необходимость возвести мощный фундамент с армированием и невозможность самостоятельно произвести точный расчет конструкции.

Выдвижной или консольный вариант из профнастила отличается более сложной конструкцией, но не требует много свободного места для открывания-закрывания

  • сдвижные или раздвижные ворота на основе профнастила – разновидность откатной конструкции. Состоят из пары створок, раздвигающихся в разные стороны по направляющей рельсе, устанавливаемой в поверхность на въезде. При значительной ширине проема устанавливается не только нижний направляющий рельс, но и направляющий профиль. Монтировать такие модели в условиях частной загородной недвижимости нецелесообразно.

Помимо конструктивных особенностей, ворота из профнастила могут различаться способом функционирования и открываться ручным или автоматическим способом. Второй вариант более сложный в исполнении и предполагает применение электропривода, позволяющего открывать створки ворот при помощи ДУ-пульта. В принципе, выполнить автоматизацию любой воротной конструкции вполне возможно самостоятельно, но сделать автоматические ворота из профилированного листа сдвижной конструкции намного сложнее.

Сдвижные или раздвижные ворота на основе профнастила – разновидность откатной конструкции

Как выбрать качественный профнастил для изготовления ворот

На сегодняшний день к заборам с воротами предъявляются повышенные требования, которые связаны с показателями прочности, устойчивостью к неблагоприятным внешним факторам, надежностью и эстетичностью. Возводимые ворота должны гармонично вписываться в общую концепцию дизайна приусадебного участка, поэтому к выбору профлиста, используемого для ворот в саду, нужно отнестись очень внимательно:

  • при возведении можно использовать не только оцинкованные профильные металлические листы, но и материал с полимерным покрытием;
  • толщина металла влияет на срок эксплуатации возводимой конструкции, поэтому желательно приобретать листы толщиной 0,45-0,5 мм;
  • для ворот чаще всего используется материал с высотой волны в 8.0, 10, 15, 17, 18, 20, 21 мм, но наибольшую популярность приобрели листы с высотой 8.0, 10 и 21 мм.

Как выбрать профнастил (видео)

Нужно помнить, что качественный материал не должен иметь значительных отклонений по таким показателям, как ширина и длина. Важно обратить внимание на качественные характеристики лицевой поверхности и отсутствие вздутий, вмятин, отслоений краски или царапин. Геометрия волны должна быть идеальной. Приобретаемый материал должен обязательно иметь всю необходимую сопроводительную документацию.

Делаем распашные ворота из профлиста своими руками

Распашные модели могут быть одностворчатыми и двухстворчатыми. Вариант с одной большой створкой требует много свободного места и отличается большой парусностью, уменьшение которой дополнительными деталями увеличивает нагрузку на петли и часто становится причиной перекоса. Двухстворчатый вариант стоит несколько дороже, что обусловлено приобретением дополнительный петель и каркасных элементов. Двустворчатые распашные модели являются более устойчивыми к ветровой нагрузке.

Распашные модели ворот могут быть одностворчатыми и двухстворчатыми

Материалы, инструменты и разметка

Чтобы самостоятельно сделать надежные и красивые ворота из профнастила, необходимо приобрести стандартный набор материалов, представленных:

  • парой опор в виде металлических труб с сечением 80х100 мм с толщиной стенок не менее 0,6-0,7 см;
  • металлическими трубами с сечением 40х25 мм для сборки каркаса воротных створок;
  • листами профнастила;
  • металлическими уголками в 20 мм;
  • петлями, запором и замком;
  • заклепками или оцинкованными саморезами для фиксации профлиста на каркасное основание створок;
  • раствором для бетонирования опорных столбов.

Также необходимо подготовить рабочий инструмент, представленный дрелью, шуруповертом и болгаркой, сварочным аппаратом, электролобзиком, строительным уровнем, ножницами по металлу, угольником и рулеткой.

Необходимо подготовить рабочий инструмент

Самостоятельное изготовление стапели

Выполнить самостоятельно простейший стапель несложно:

  • на выравненном участке отбивается по шнуру базовая линия и перпендикуляр;
  • проверка перпендикулярности угольником 3:4:5;
  • установка первой скамейки трубного стапеля и проверка горизонтальности при помощи строительного уровня;
  • для стапелей постоянного использования, его скамейки устанавливаются на столбики с подсыпкой;
  • установка второй скамейки аналогично первой и последующая проверка.

При выполнении стационарного стапеля, все выравненные столбики скамеек в обязательном порядке бетонируются.

Чтобы самостоятельно сделать надежные и красивые ворота из профнастила, необходимо приобрести стандартный набор материалов

Столбы для ворот из профнастила: правила установки

В качестве опор могут использоваться столбы, выполненные из следующих материалов:

  • деревянные брусы 15х15 см;
  • бревно диаметром 18-20 см;
  • швеллерная металлическая балка 12-14 см;
  • металлическая профильная труба 8х10 см.

В соответствии с выполненной разметкой готовится котлован с песчано-щебеночной подушкой для последующего бетонирования. Деревянные опоры обрабатываются антисептиками, а металл очищается от ржавчины, после чего грунтуется и окрашивается. Толщина опоры зависит от веса ворот.

После того, как установка опор выполнена, можно выполнить декорирование их кирпичной кладкой. Установка опорных стоек обязательно выполняется по уровню, на одной линии. Процесс бетонирования может занимать несколько дней, после чего монтируется рама и фиксируется профлист.

Процесс бетонирования столбов может занимать несколько дней

В соответствии с первоначальной задумкой и запланированными размерами воротных створок из профнастила рекомендуется использовать металлопрофильные трубы 4,0х2,5 см, которая нарезается по размерам чертежа. Для угловых креплений делается надрез в 45 градусов. Для соединения всех деталей лучше всего использовать сварку.

С целью усиления конструкции устанавливается пара дополнительных металлических полос. Сборка рам осуществляется на стапеле. При создании рамы нужно учитывать размеры створок, месторасположение и размеры калитки, место под установку петель и замка. К раме створок петли привариваются еще на стапеле. На прижатых струбцинами петлях нужно проверить соосность. Готовую рамную конструкцию нужно при необходимости обработать грунтовкой или окрасить.

В соответствии с первоначальной задумкой и запланированными размерами воротных створок из профнастила рекомендуется использовать металлопрофильные трубы 4,0х2,5 см, которая нарезается по размерам чертежа

Монтаж листов профнастила и заключительные работы

Для облицовки стандартно используется профильный настил класса «С». Нужно обеспечивать надежное крепление листового материала к каркасу, фиксируя профлист через одну волну.

Крепление листового материала осуществляется оцинкованными саморезами или специальными заклепками, которые имеют более привлекательный внешний вид, но сложнее демонтируются. На заключительной стадии можно также приваривать разнообразные запланированные в чертежах декоративные элементы, а также запор и замок. Готовая рама, с закрепленным профлистом, навешивается на петли опорных столбов.

Монтаж ворот (видео)

Особенности монтажа сдвижных ворот из профлиста

Монтаж сдвижной воротной конструкции предполагает строго вертикальную установку опорных столбов и их последующее бетонирование с минимальным заглублением на метр. При использовании кирпичных столбов обязательно предусматривается возможность закрепления улавливателей.

Наилучший вариант – крепление на кирпичных или бетонных столбах металлопрофильной трубы.

Обязательно делаем заливку фундаментного основания на основе бетона стандартной марки и арматуры. Чтобы получить качественную поверхность, используется швеллер с показателями ширины в 20 см. Длину фундамента нужно закладывать в ½ часть от ширины сдвижных ворот при глубине в полтора метра. Поверхность фундаментного основания должна иметь строго горизонтальную направленность. Фундамент не может выступать над поверхностью въезда.

Монтаж сдвижной воротной конструкции предполагает строго вертикальную установку опорных столбов и их последующее бетонирование с минимальным заглублением на метр

После того, как будет залит фундамент и установлены опоры, можно изготавливать раму из металлопрофильной трубы. Металл нужно качественно очистить и тщательно обезжирить, после чего покрыть грунтовкой или краской. На изготовленную раму нужно приварить внутренний каркас. На нижний рамный край требуется приварить направляющую. Швы требуют тщательной зачистки, грунтовки и окрашивания при помощи алкидной эмали. После того, как слой эмали просохнет, выполняется крепление облицовочных профлистов при помощи оцинкованных саморезов. Чтобы улучшить внешний вид, следует подбирать крепежи в тон листовому материалу.

На заключительном этапе готовая рамная конструкция с облицовкой устанавливается на платформу с роликами, которая зафиксирована на фундаментом основании. Также выполняется крепеж на опорах верхних роликов поддерживающего типа. Правильность вертикальной установки ворот проверяется строительным уровнем, после чего следует протестировать работоспособность выполненной конструкции. Сделать использование сдвижных работ более удобным можно при помощи дополнения конструкции стандартным электродвигателем и ДУ-устройством.

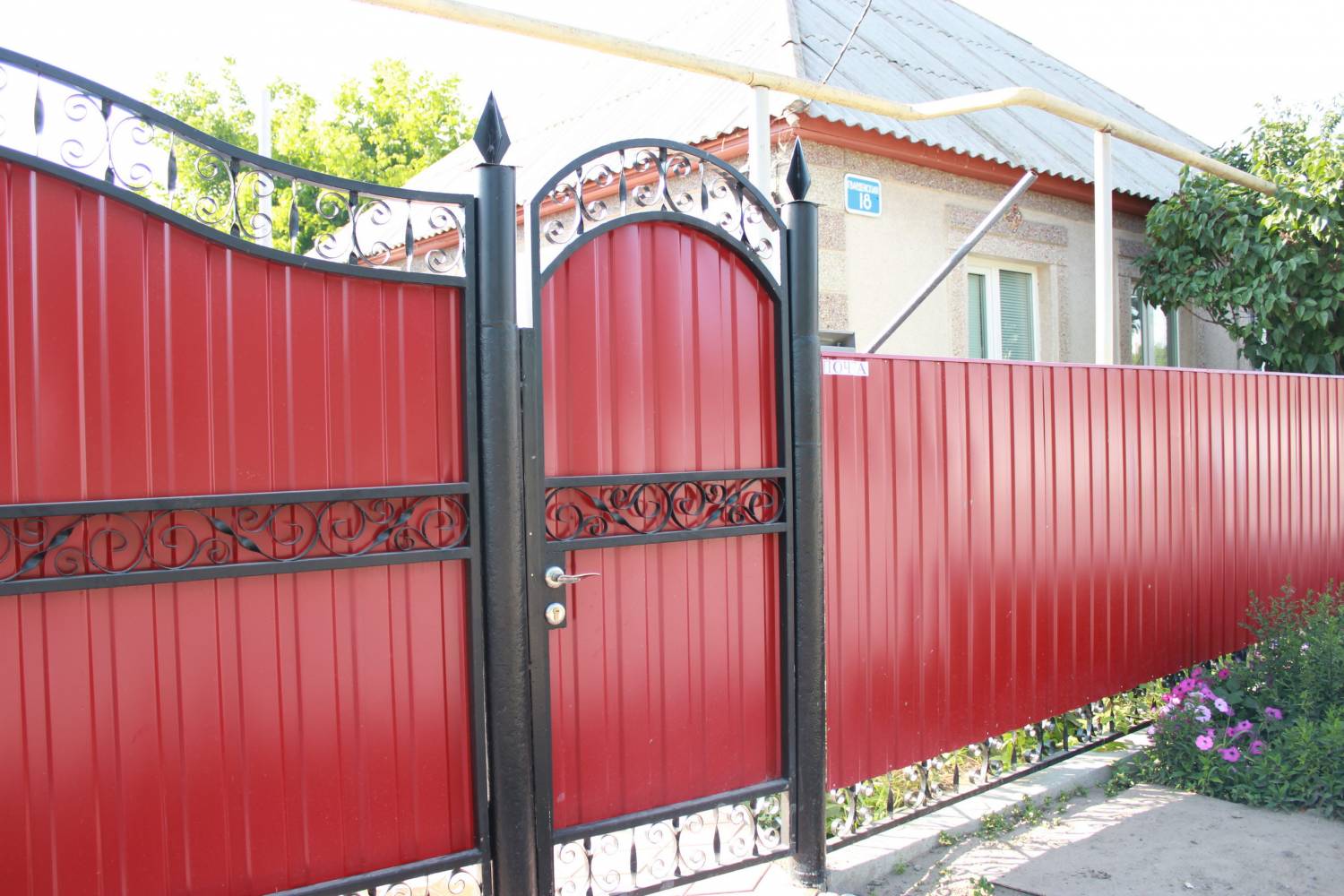

Калитка может быть как встроенной в одну из створок ворот

А как же калитка?

Окрашивание не только ворот из металлопрофиля, но и калитки, подбирается исходя из общего декора и цветовой гаммы забора, опорных столбов, фасадной части и кровли зданий и сооружений на приусадебном участке. Калитка может быть как встроенной в одну из створок ворот, так и отдельно стоящей. Второй вариант является более предпочтительным с точки зрения организации полезного пространства.

Рама для калитки может быть также выполнена из металлопрофильной трубы стандартного сечения, сварным способом. Чтобы получить оптимальные показатели жесткости, снизить уровень парусности и продлить срок эксплуатации конструкции, в раму нужно установить диагональную или поперечную планку жесткости. Крепление профлиста осуществляется оцинкованными саморезами, через волну. Петли, на которые навешивается калитка, обязательно должны быть рассчитаны на вес устанавливаемой конструкции. Точная разметка и максимально правильные расчеты позволят получить не только эстетичную, но и долговечную, надежную конструкцию калитки.

Как сделать откатные ворота своими руками (видео)

Ворота из профилированного листа являются достаточно бюджетным решением, которое идеально подойдет к разным дизайнерским вариантам. Такая конструкция вполне может быть выполнена самостоятельно и удачно сочетает в себе надёжность, долговечность, высокое качество и внешнюю красоту.
